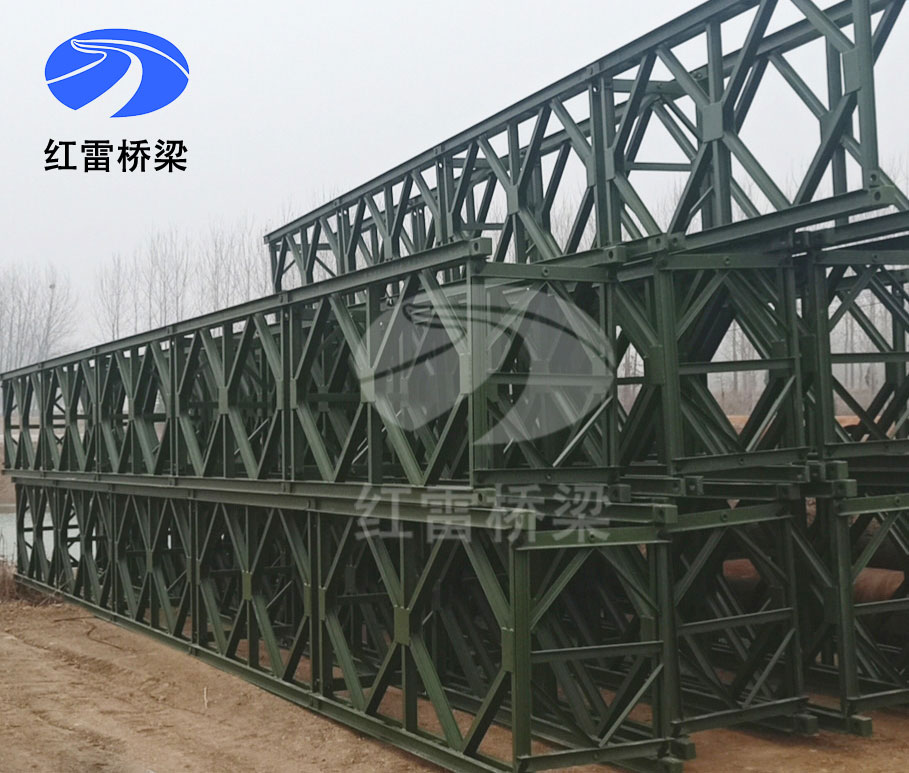

贝雷片是由下弦杆和上弦杆、竖杆及斜杆焊接而成，下上弦杆的端部配有阴阳接头，接头上有有杵架连接销孔。贝雷片的弦杆是由两根10号槽钢组合而成，在下弦 杆上，焊接多块圆孔钢板，在下、上弦杆内部有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内部还有供连接支撑架花架等用的四个螺栓孔，加之中间的两个孔 洞是供双排或者多排桁架同节间链接用的。靠着两端的两个孔洞是跨借鉴连接用的。贝雷片多拍使用或者呈柱子使用的时候，****用支撑架加固下上两节贝雷片的结合部位。

在下弦杆上面，一共设4块横梁垫板，其上方有凸榫，以固定住横梁在平面上的位置，在下弦杆的顶端部位，槽钢腹板上还设有了两个椭圆孔，供于链接抗风拉杆的 使用。贝雷片的竖杆均用8#工字钢支撑，在竖杆靠下的下弦杆一侧开有一个方形孔洞，此孔是用来供应衡量夹具固定衡量使用的。贝雷片的材料是16Mn，每片 架重为270KG。

贝雷片可用于拼装龙门吊车，公路桥梁，架桥机，吊篮，导梁等。贝雷桁架组合门式起重机，采用装配式公路钢桥构建拼装龙门架，而且立柱高度与跨距可以调节。 用以适应不同的工作场地，广泛应用与公路、铁路、市政、建筑、水利等建设项目、抢粮使用预制场起吊移运预制构件、桥墩旁边装大梁等现场施工作业。
